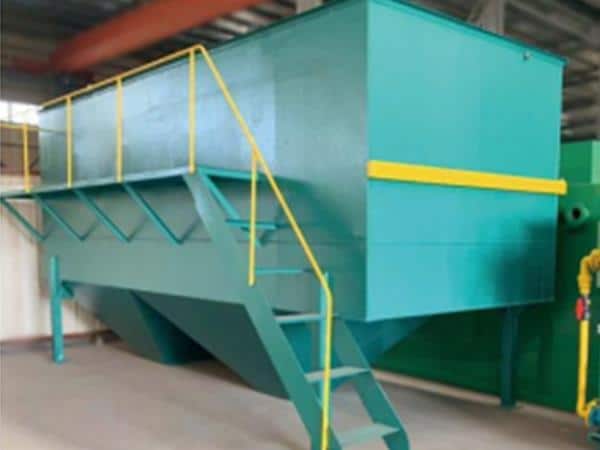

一、設備簡介

        斜管沉淀設備是根據淺池沉淀理論設計出的一種沉淀池，在沉淀區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜管或斜板中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板向下滑至池底，再集中排除。這種池子可以提高沉淀效率，在同一面積上可提高處理能力3-5倍。可根據原廢水的實驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加絮凝劑。斜管沉淀凈水法是在泥渣懸浮層上方安裝傾角60度的斜管，使原水中的懸浮物固體物或經投加混凝劑后形成的絮體礬花，在斜管底側表面集聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。

二、斜管沉淀池的用途

斜管沉淀器既可以作為氣浮法，升化法等水工藝的配套設備，也可以單級處理多種污水例如：

1、電鍍廢水中含多種金屬離子的混合廢水、銘、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。

2、煤礦、選礦廢水可使濁度在500-1500毫克/升降至5毫克/升。

3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。

4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。

5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。

三、斜管沉淀池的原理

        斜管沉淀池是根據淺池沉淀理論設計出的一種高效組合式沉淀池;也統稱為淺池沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜板(管)向下滑至池底，再集中排出。這種池子可以提高沉淀效率50-60%，在同一面積上可提高處理能力3-5倍。可根據原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加絮凝劑。

        斜管沉淀凈水法是在泥渣懸浮層上方安裝傾角60度的斜管組建，便原水中的懸浮物、固體物經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。

四、斜管沉淀池的優點

1、結構簡單、無易損件、經久耐用、減少維修。

2、運行穩定、容易操作，運行費用降低30%；

3、動力少、節約能源。

4、占地省、投資少、上馬快、效率高，比平流式沉淀池效率高3-5倍；

5、自動化控制；

五、適用范圍

?電鍍廢水中含多種金屬離子的混合廢水、鉻、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準；

?煤礦、選礦廢水可使濁度在500-1500毫克/升降至5毫克/升；

?印染、漂染等廢水色度去除率70-90%，COD去除50-70%；

?制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上；

?化工廢水的COD去除率60-70%，斜管沉淀器色度去除60-90%，懸浮物達排放標準。
